SSG-DFM1000

Волоконно-оптический гироскоп
Загрузить техническую документацию
Загрузить брошюру

  • Диапазон измерения: -600°/с ~ +600 °/с
  • Стабильность смещения нуля: <0.3 °/ч (фикс. температура)
  • Повторяемость смещения нуля на полном температурном диапазоне: <0.3 º/ч
  • Повторяемость масштабного коэффициента на полном температурном диапазоне: 50 ppm
  • Нелинейность масштабного коэффициента: <50 ppm

Волоконно-оптический гироскоп SSG-DFM1000 — высокоточный ДУС для БИНС и навигационных систем

SSG-DFM1000 — это волоконно-оптический гироскоп (ВОГ) с высокой чувствительностью и стабильностью, предназначенный для измерения угловой скорости в системах навигации и ориентации. Гироскоп реализован по оптическому принципу без подвижных компонентов, что обеспечивает высокую надёжность, ударопрочность и долговечность.

Благодаря широкой полосе пропускания, короткому времени запуска, низкому энергопотреблению и компактному корпусу, SSG-DFM1000 может применяться в составе БИНС, автономных навигационных систем , ракет, БПЛА, авиационных и морских платформ. Это идеальный датчик угловой скорости для использования в условиях вибраций, температурных перепадов и электромагнитных помех.

Если вам необходим надёжный и точный датчик гироскоп для прецизионного ориентирования — купить ВОГ SSG-DFM1000 означает обеспечить стабильную работу вашей системы в самых сложных условиях эксплуатации.

Ключевые особенности гироскопа SSG-DFM1000

  • Высокая точность, низкий шум
  • Диапазон угловых скоростей:-600°/с~+600°/c
  • Стабильность смещения нуля<0.3°/ч
  • Повторяемость смещения нуля на полном диапазоне температур <0.3°/ч
  • Нелинейность масштабного коэффициента <50ppm
  • Полоса пропускания >200Гц
  • Рабочий диапазон температур: -40~+70°C

Технические характеристики

Таблица 1

Параметр Значение
Диапазон измерений угловых скоростей -600°/c~+600°/c
Стабильность смещения нуля <=0.1°/ч (2ч испытания, 1σ) результат сглаживания10 с)
Повторяемость смещения нуля <=0.1°/ч(6 часов расчета тестовых данных (1σ))
Стабильность смещения нуля на полном диапазоне температур <=0.3°/ч (-40~+70°C, (1σ) результат сглаживания 10 с)
Повторяемость смещения нуля на полном диапазоне температур <=0.3°/ч (-40~+70°C, (1σ) результат сглаживания 10 с)
Нелинейность масштабного коэффициента <=”50 ppm, комнатная температура (1σ)
Повторяемость масштабного коэффициента <=”50ppm, комнатная температура (1σ)
Асимметрия масштабного коэффициента <=”50ppm, комнатная температура (1σ)
Коэффициент случайного блуждания <=0.01°/√ч
Полоса пропускания ≥200Hz
Время инициализации =>3 минуты
Интерфейс RS422
Диапазон рабочих температур -40~+70°C
Напряжение питания ±5V±5% (максимальный ток 2A)
Флуктуации напряжения <= 3 Вт
Потребляемая мощность <= 5 Вт (Комнатная температура)
Потребляемая мощность <= 5 Вт (Полный диапазон температур)

Таблица 2

Параметр Значение
Габариты 70мм *70мм *32 мм
Вес <=180 г ±20 г
Монтажная резьба М4
Монтажная поверхность Плоскостность<= 0.01мм

Области применения

  • Стратегические и тактические инерциальные навигационные системы (БИНС)
  • Управление ракетами, баллистическими и крылатыми
  • Системы наведения, стабилизации и ориентации
  • Аэрокосмические и авиационные платформы, включая БПЛА
  • Подвижные роботизированные комплексы и наземные средства

Конструктивные преимущества

  • Монолитный алюминиевый корпус с анодированным покрытием
  • Высокая устойчивость к вибрации и ударным нагрузкам
  • Минимальное тепловыделение — допускается работа в замкнутом объёме
  • Лёгкость интеграции в существующие платформы

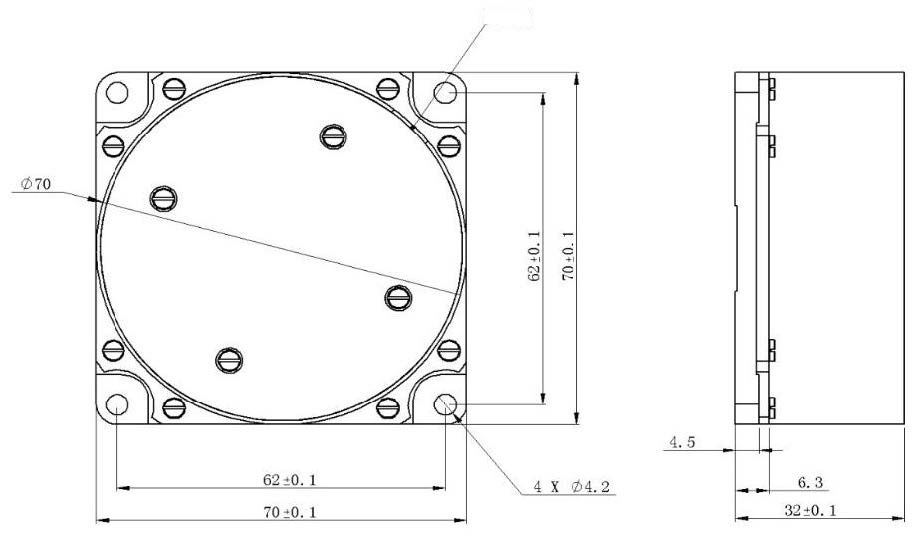

Габаритные размеры

габариты SSG-DFM1000

Дополнительные услуги от производителя

  • Поставка калибровочных таблиц и матриц коррекции по запросу
  • Поддержка внедрения в состав БИНС
  • Индивидуальная настройка диапазона измерений
  • Техническая консультация при проектировании
