SSA-QSM1/2/3

Кварцевый акселерометр тактического класса SSA-QSM

SSA-QSM — это высокоточный кварцевый акселерометр, разработанный для применения в системах инерциальной навигации, боевых машинах, авиации, аэрокосмической технике и в промышленном оборудовании, где требуется надежное и стабильное измерение линейных ускорений. Благодаря миниатюрным габаритам и высокой повторяемости, данный тактический акселерометр оптимально подходит для использования в условиях вибраций, температурных перепадов и ударных нагрузок.

Изделие обеспечивает аналоговый выход сигнала с линейной зависимостью между током и ускорением. Предусмотрена возможность выбора сопротивления нагрузки для настройки необходимой точности. Опционально может устанавливаться встроенный температурный датчик для компенсации температурных дрейфов масштабного коэффициента и нуля.

Области применения

• Системы залпового огня (Град, Торнадо)
• Средства ПВО, РСЗО и вооружения
• Военные инерциальные навигационные комплексы
• Бортовые инерциальные системы кораблей и авиации
• Специальные промышленные применения

Преимущества и ключевые особенности SSA-QSM

• Минимальный температурный дрейф нуля и чувствительности
• Отличная долговременная стабильность параметров
• Высокая устойчивость к ударам и вибрациям
• Недорогая и надежная модель для систем тактического и промышленного класса
• Аналоговый выход без сложной цифровой обработки

Основные характеристики моделей SSA-QSM1/2/3

Параметр	SSA-QSM1	SSA-QSM2	SSA-QSM3
Диапазон (g)	±60
Порог чувствительности (мкg)	5
Смещение (мg)	<(±5)
Масштабный коэффициент (mA/g)	1.0±0.2		0.6±0.2
Коэффициент нелинейности 2 порядка (мкg/g²)	<±20	<±30	<±20
Дрейф смещения (1σ,1мес.)(мкg)	<15	<50
Повторяемость масштабного коэффициента(1σ,1мес.)(ppm)	<15	<50
Повторяемость нелинейности 2 порядка (1σ, 1 мес.) (мкg/g²)	<20	<30
Смещение по температурному коэффициенту (мкg/°C)	<±15	<±50
Изменение масштабного коэффициента по температурному (ppm/°C)	<±15	<±80	<±50
Шум (при сопротивлении 840Ом) (мВ)	<5	<8.4
Собственная частота(Гц)	350~800
Полоса пропускания (Гц)	800~2500
Воздействия вибрации	10g (20-2000Hz)
Ударное воздействие	150g,4.5ms,1/2sin		150g,0.5ms, 1/2sin
Рабочая температура (°C)	-55~+85
Температура хранения (°C)	-60-+120
Напряжение питания (В)	±12~±15V
Потребляемый ток (мА)	<±20mA
Размеры(мм)	Ø18×23
Вес(г)	<30

Габариты

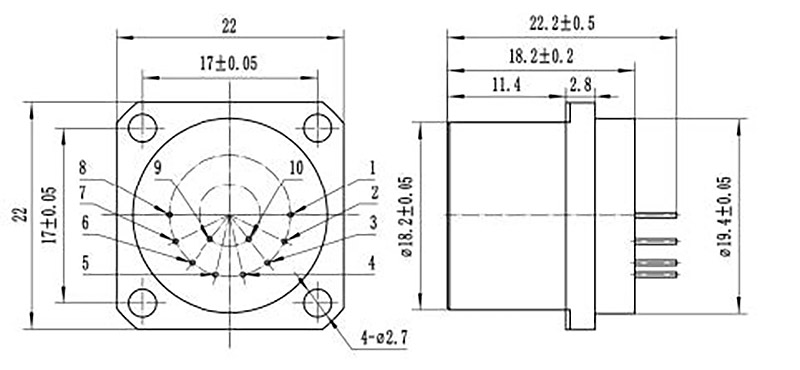

Размеры для моделей SSA-QSM1/2/3A (Квадратный фланец)

Размеры для моделей SSA-QSM1/2/3B (Треугольный фланец)

Размеры для моделей SSA-QSM1/2/3С (Обратный треугольный фланец)

Дополнительные услуги

Компания Сенссет предоставляет услугу индивидуального отбора кварцевых акселерометров по методикам заказчика. По результатам испытаний изделия могут быть отнесены к исполнению СО (спецотбор). Также возможно проведение комплексных испытаний и настройки под специфические условия эксплуатации, включая температурные, вибрационные и ударные режимы.

Заказать модель под свои параметры

Приобрести кварцевый акселерометр SSA-QSM по выгодной цене и с возможностью индивидуальной настройки можно напрямую у официального производителя. Предоставляется техническая поддержка, консультации по интеграции и рекомендации по эксплуатации.
