SSG-M102

Одноосный МЭМС гироскоп
Загрузить техническую документацию
Загрузить брошюру

  • Диапазон измерения: 2000°/с
  • Нестабильность смещения нуля: 0.5°/ч
  • Разрядность АЦП: 24 бит
  • Размер чипа: 11 мм × 11 мм × 1.5 мм
  • Диапазон рабочих температур: от -40°C до +125°C

Одноосный мэмс-гироскоп SSG-M102 —
высокоточный инерциальный датчик тактического класса

МЭМС-гироскоп SSG-M102

SSG-M102 — это современный мэмс-гироскоп тактического класса, предназначенный для точного измерения угловой скорости и стабилизации платформ в промышленных, навигационных и робототехнических системах.

Микроэлектромеханическая архитектура обеспечивает высокую точность работы, низкий уровень дрейфа (нестабильность смещения нуля — 0.5°/ч) и надежность эксплуатации при вибрациях и экстремальных температурах. Устройство ориентировано на интеграцию в комплексы управления огнем, промышленные автоматизированные объекты, транспортные системы, инженерную и специальную технику, а также платформы инерциальной навигации — где ключевыми требованиями являются надежность, стабильность, длительный ресурс и устойчивость к помехам. SSG-M102 рекомендован инженерам, проектирующим навигационные, стабилизирующие и управляющие системы для современных промышленных решений, робототехники, транспортных платформ и оборонной техники.

Технические характеристики SSG-M102

Параметр М102А М102B М102С М102D
Диапазон измерения ±300 ˚/с ±500 ˚/с ±1000 ˚/с ±2000 ˚/с
Полоса пропускания От 20 Гц до 300 Гц
Масштабный коэффициент 27962 LSB/˚/с 16777 LSB/˚/с 8388 LSB/˚/с 4194 LSB/˚/с
Температурный коэффициент масштабного коэффициента 500 ppm 500 ppm 500 ppm 500 ppm
Нелинейность ±0.2% ±0.2% ±0.25% ±0.25%
Случайное блуждание угла <0.15 <0.15 <0.15 <0.15
Плотность шума От 0.001 ˚/с/√Гц до 0.0026 ˚/с/√Гц
Чувствительность к ускорению <0.005 ˚/с/g <0.005 ˚/с/g <0.009* ˚/с/g <0.009 ˚/с/g
Разрядность АЦП 24 бит
Время запуска 500 мс
Диапазон рабочих температур От -40˚С до +125˚С
Температура хранения От -50˚С до +150˚С
Напряжение питания От 3 В до 3.5 В постоянного тока

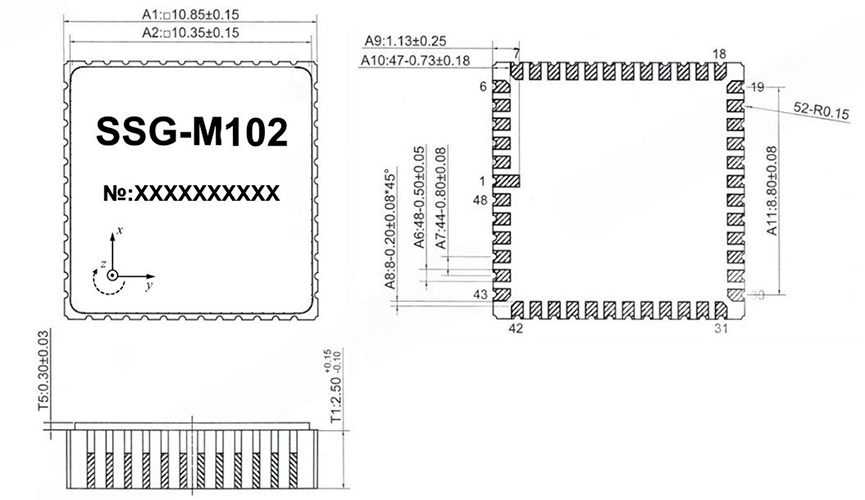

Размеры модуля

чертеж гироскопа Mems

Область применения и преимущества

  • Инерциальная навигация: модернизированные бортовые комплексы (БПЛА, промышленная и транспортная платформа)
  • Стабилизация платформ: камеры, антенны, исполнительные механизмы
  • Промышленная автоматика и робототехника: точное позиционирование исполнительных механизмов
  • Системы управления огнем, оборонная техника: надежные измерения под воздействием вибраций и экстремальных температур
  • Автотранспорт: курсовая устойчивость и интеграция в современные ADAS-системы
  • Медицинская и спортивная техника: анализ движений, реабилитационные комплексы

Ключевые особенности МЭМС-гироскопа SSG-M102

  • Мэмс-гироскоп тактического класса: минимальное смещение нуля, высокая точность линейных и угловых измерений
  • Устойчивость к вибрациям и температурным воздействиям
  • Выгодная интеграция, универсальное исполнение SMT (surface-mount technology)
  • Мощная поддержка SPI, точный цифровой протокол передачи данных
  • Долговечность, термостабильность, расширенный диапазон рабочих характеристик
  • Простая интеграция — поддержка аналогового и цифрового вывода
  • Официальный сервис и техническая поддержка производителя

Дополнительные услуги от SENSSET

  • Официальная техническая консультация инженеров
  • Детализированная документация, схемы, рекомендации по применению и монтажу
  • Помощь при интеграции в проекты OEM
  • Индивидуальные термокалибровки и подбор модификаций
