В современном мире автономных систем, беспилотников, робототехники и военных комплексов особенно востребованы технологии, позволяющие определять положение, скорость и ориентацию объекта без зависимости от внешних навигационных сигналов. Одним из ключевых инструментов для этого являются инерциальные навигационные модули (ИНМ).
Инерциальный модуль — это компактное устройство, объединяющее в себе акселерометры, гироскопы и иногда магнитометры. С их помощью система отслеживает линейные ускорения и угловые скорости по трём осям. Эти данные позволяют вычислять текущую ориентацию и перемещение объекта во времени, даже если спутниковая навигация недоступна.
Современные ИНМ строятся преимущественно на базе МЭМС-датчиков (микроэлектромеханических систем). Они отличаются компактностью, энергоэффективностью, высокой надёжностью и доступной стоимостью. Благодаря этому инерциальные МЭМС-модули применяются повсеместно: от квадрокоптеров до космических аппаратов.

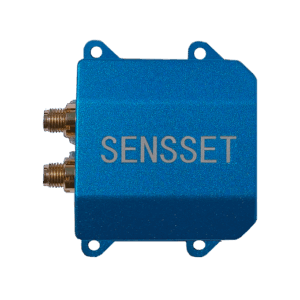

Особенности и преимущества SSI-NS207
На современном рынке множество инерциальных модулей, но ИНС SSI-NS207 уверенно занимает нишу профессиональных решений для транспорта, робототехники, навигации и оборонных систем. В чём его особенности и почему инженеры выбирают именно его?
Компактность и промышленное исполнение
Корпус SSI-NS207 выполнен в защищённом алюминиевом корпусе с габаритами всего 56×56×32 мм. Это позволяет встраивать модуль в компактные системы, где критично ограниченное пространство: например, автономные мобильные платформы или приборы для полевых исследований.
При этом модуль рассчитан на работу в условиях повышенных механических нагрузок:
ударопрочность до 5000 g,
виброустойчивость до 10 g RMS.
Расширенный температурный диапазон
Рабочий диапазон от –40 до +85 °C делает модуль пригодным для эксплуатации на открытом воздухе, в суровых климатических и промышленных условиях, а также в военной технике.
Высокоточные измерения
Благодаря трёхосевым МЭМС-акселерометрам с диапазоном ±8 g и МЭМС-гироскопам с диапазоном ±400°/с модуль обеспечивает стабильные и линейные измерения. Погрешности:
погрешность гироскопа — не более 0,2°/с,
шум акселерометра — 0,002 g RMS.
Удобные интерфейсы
Модуль поддерживает два интерфейса:
RS-422 — для помехоустойчивой передачи данных на большие расстояния,
UART — для интеграции с микроконтроллерами и компьютерами.
Пользователь может выбрать формат данных: угловые скорости, ускорения, температуру, вектор магнитного поля, либо готовые углы Эйлера.
Готовность к интеграции
SSI-NS207 не требует внешнего GNSS-приёмника или навигационного ПО. Все данные формируются внутри модуля и могут напрямую поступать в управляющую систему.
Инерциальные навигационные модули, востребованы в тех сферах, где важно обеспечить автономное определение положения и ориентации объекта, особенно при отсутствии или ограничении спутниковых и радиосигналов. Рассмотрим наиболее характерные области применения.
Коммерческий транспорт и перевозки
Инерциальные навигационные модули на базе МЭМС, активно применяются и в коммерческом транспорте. В частности, они используются для отслеживания движения и положения автобусов, специальной коммунальной техники, строительных машин и тяжёлых грузовых платформ, особенно в условиях отсутствия или нестабильности спутникового сигнала — например, в тоннелях, карьерах, портах или при работе в закрытых производственных зонах. Надёжная навигация позволяет обеспечить безопасность движения, контроль маршрутов и ведение прецизионных операций на ограниченных площадках.
Наземные робототехнические комплексы
ИНМ обеспечивает стабилизацию и навигацию автономных мобильных роботов: от складских агентов до разведывательных машин, помогает определять курсовую устойчивость, компенсировать вибрации и корректировать курс при движении по пересечённой местности.
Авионика и беспилотные летательные аппараты
В беспилотниках (БПЛА) ИНМ используются для стабилизации полёта, управления ориентацией и коррекции траектории. Благодаря малому весу и высокой виброустойчивости они отлично подходят для квадрокоптеров, самолётных дронов и вертолётных платформ.
Морские и речные платформы
На катерах, автономных подводных аппаратах и гидрологических платформах ИНМ позволяет определять курс, крен, дифферент и другие параметры, независимо от наличия спутникового сигнала, что критично в подводных или прибрежных условиях.
Промышленные объекты и геодезия
На подвижных кранах, буровых установках, в карьерных самосвалах и спецтехнике инерциальный модуль помогает контролировать отклонения от вертикали, мониторить вибрации и обеспечивать безопасность эксплуатации.
Выводы и заключение
Современные инерциальные навигационные модули становятся ключевым компонентом в проектах, где требуется высокая автономность, надёжность и точность позиционирования в условиях отсутствия GNSS или радиосвязи.
Модуль SSI-NS207 — это профессиональное решение на базе МЭМС-акселерометров, гироскопов и магнитометров, объединяющее:
компактные размеры и лёгкий корпус,
расширенный температурный диапазон работы,
высокую виброустойчивость и надёжность,
удобные интерфейсы и возможность быстрого внедрения.
Благодаря этому он успешно применяется в аэрокосмической, морской, транспортной, военной и промышленной сферах.
Если вас интересует интеграция такого модуля в собственную разработку — рекомендую изучить его технические характеристики и варианты поставки на странице SSI-NS207.
Инерциальный навигационный модуль:
компактное решение для сложных условий
↑ ИНЕРЦИАЛЬНЫЕ НАВИГАЦИОННЫЕ СИСТЕМЫ (МЭМС) ↑
Что такое инерциальный модуль и зачем он нужен
В современном мире автономных систем, беспилотников, робототехники и военных комплексов особенно востребованы технологии, позволяющие определять положение, скорость и ориентацию объекта без зависимости от внешних навигационных сигналов. Одним из ключевых инструментов для этого являются инерциальные навигационные модули (ИНМ).
Инерциальный модуль — это компактное устройство, объединяющее в себе акселерометры, гироскопы и иногда магнитометры. С их помощью система отслеживает линейные ускорения и угловые скорости по трём осям. Эти данные позволяют вычислять текущую ориентацию и перемещение объекта во времени, даже если спутниковая навигация недоступна.
Современные ИНМ строятся преимущественно на базе МЭМС-датчиков (микроэлектромеханических систем). Они отличаются компактностью, энергоэффективностью, высокой надёжностью и доступной стоимостью. Благодаря этому инерциальные МЭМС-модули применяются повсеместно: от квадрокоптеров до космических аппаратов.
Особенности и преимущества SSI-NS207
На современном рынке множество инерциальных модулей, но ИНС SSI-NS207 уверенно занимает нишу профессиональных решений для транспорта, робототехники, навигации и оборонных систем. В чём его особенности и почему инженеры выбирают именно его?
Компактность и промышленное исполнение
Корпус SSI-NS207 выполнен в защищённом алюминиевом корпусе с габаритами всего 56×56×32 мм. Это позволяет встраивать модуль в компактные системы, где критично ограниченное пространство: например, автономные мобильные платформы или приборы для полевых исследований.
При этом модуль рассчитан на работу в условиях повышенных механических нагрузок:
Расширенный температурный диапазон
Рабочий диапазон от –40 до +85 °C делает модуль пригодным для эксплуатации на открытом воздухе, в суровых климатических и промышленных условиях, а также в военной технике.
Высокоточные измерения
Благодаря трёхосевым МЭМС-акселерометрам с диапазоном ±8 g и МЭМС-гироскопам с диапазоном ±400°/с модуль обеспечивает стабильные и линейные измерения. Погрешности:
Удобные интерфейсы
Модуль поддерживает два интерфейса:
Пользователь может выбрать формат данных: угловые скорости, ускорения, температуру, вектор магнитного поля, либо готовые углы Эйлера.
Готовность к интеграции
SSI-NS207 не требует внешнего GNSS-приёмника или навигационного ПО. Все данные формируются внутри модуля и могут напрямую поступать в управляющую систему.
Краткое описание и спецификацию модуля можно посмотреть на странице самого модуля SSI-NS207.
Где применяют такие модули на практике
Инерциальные навигационные модули, востребованы в тех сферах, где важно обеспечить автономное определение положения и ориентации объекта, особенно при отсутствии или ограничении спутниковых и радиосигналов. Рассмотрим наиболее характерные области применения.
Коммерческий транспорт и перевозки
Инерциальные навигационные модули на базе МЭМС, активно применяются и в коммерческом транспорте. В частности, они используются для отслеживания движения и положения автобусов, специальной коммунальной техники, строительных машин и тяжёлых грузовых платформ, особенно в условиях отсутствия или нестабильности спутникового сигнала — например, в тоннелях, карьерах, портах или при работе в закрытых производственных зонах. Надёжная навигация позволяет обеспечить безопасность движения, контроль маршрутов и ведение прецизионных операций на ограниченных площадках.
Наземные робототехнические комплексы
ИНМ обеспечивает стабилизацию и навигацию автономных мобильных роботов: от складских агентов до разведывательных машин, помогает определять курсовую устойчивость, компенсировать вибрации и корректировать курс при движении по пересечённой местности.
Авионика и беспилотные летательные аппараты
В беспилотниках (БПЛА) ИНМ используются для стабилизации полёта, управления ориентацией и коррекции траектории. Благодаря малому весу и высокой виброустойчивости они отлично подходят для квадрокоптеров, самолётных дронов и вертолётных платформ.
Морские и речные платформы
На катерах, автономных подводных аппаратах и гидрологических платформах ИНМ позволяет определять курс, крен, дифферент и другие параметры, независимо от наличия спутникового сигнала, что критично в подводных или прибрежных условиях.
Промышленные объекты и геодезия
На подвижных кранах, буровых установках, в карьерных самосвалах и спецтехнике инерциальный модуль помогает контролировать отклонения от вертикали, мониторить вибрации и обеспечивать безопасность эксплуатации.
Выводы и заключение
Современные инерциальные навигационные модули становятся ключевым компонентом в проектах, где требуется высокая автономность, надёжность и точность позиционирования в условиях отсутствия GNSS или радиосвязи.
Модуль SSI-NS207 — это профессиональное решение на базе МЭМС-акселерометров, гироскопов и магнитометров, объединяющее:
Благодаря этому он успешно применяется в аэрокосмической, морской, транспортной, военной и промышленной сферах.
Если вас интересует интеграция такого модуля в собственную разработку — рекомендую изучить его технические характеристики и варианты поставки на странице SSI-NS207.
