SSA-QTNM

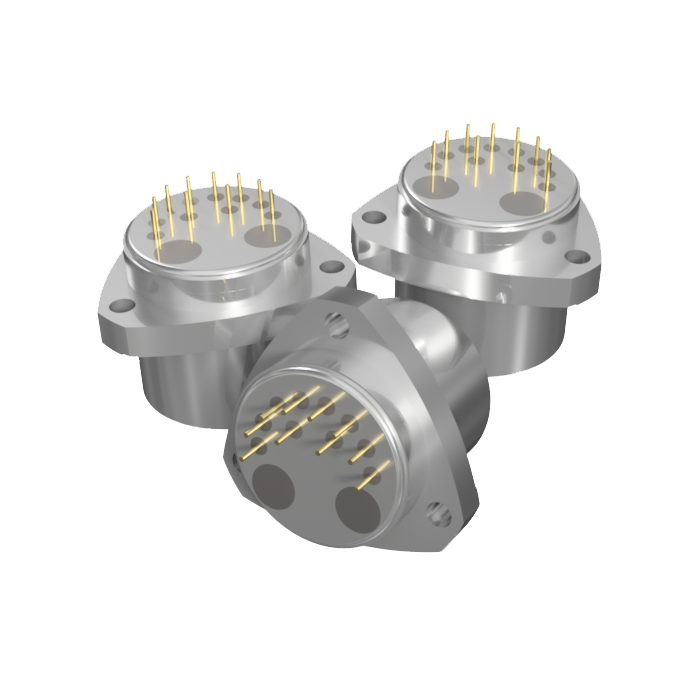

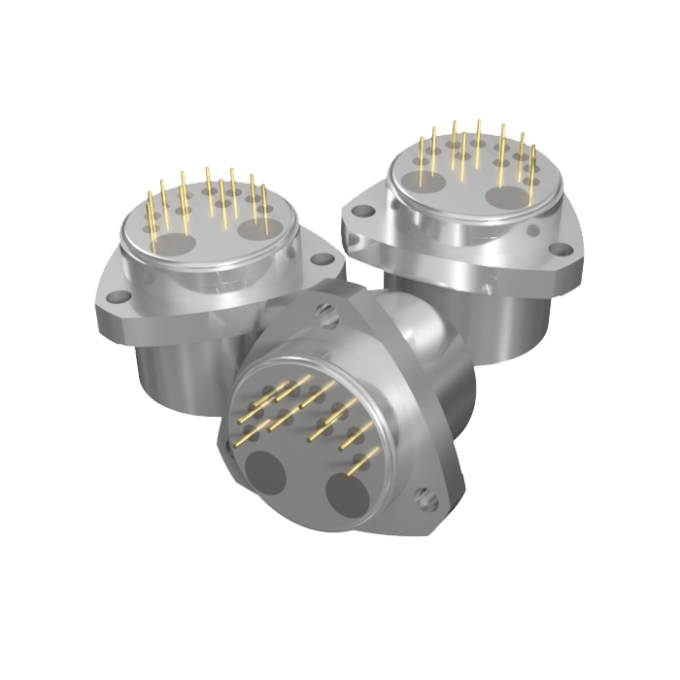

Кварцевый акселерометр тактического класса SSA-QTNM

SSA-QTNM — это высокоточный кварцевый маятниковый акселерометр тактического класса, разработанный для применения в критически важных инерциальных навигационных системах. Благодаря сочетанию высокой точности, термостабильности и устойчивости к внешним воздействиям, он обеспечивает надежную работу в самых жестких условиях эксплуатации.

Ключевые особенности

• Высокая точность: смещение ≤ ±3–5 mg, порог чувствительности 5 μg.
• Широкий температурный диапазон: рабочая температура от -55°C до +85°C, хранение до -60°C…+120°C.
• Устойчивость к вибрациям и ударам: вибрации до 6g (20–2000 Гц), удары до 100g, 8 мс, ½ синус.
• Широкая полоса пропускания: от 800 до 2500 Гц.
• Компактные размеры: Ø25.4 × 30 мм, вес ≤ 80 г.
• Низкий уровень шума: ≤ 5 мВ при сопротивлении 840 Ом.
• Встроенный термодатчик: опционально, для компенсации температурных дрейфов.

Общие технические характеристики кварцевых акселерометров SSA-QTNM

Сравнение диапазонов измерений и масштабных коэффициентов моделей SSA-QTNM 1/2/3 и SSA-QTNM 6/7/8

Преимущества

• Термостабильность: встроенный термодатчик обеспечивает компенсацию температурных дрейфов, что критично для точности в широком температурном диапазоне.
• Низкий уровень шума: обеспечивает высокую точность измерений даже при минимальных ускорениях.
• Компактность и легкость: упрощает интеграцию в ограниченных по пространству системах.
• Надежность: высокая устойчивость к вибрациям и ударам гарантирует стабильную работу в экстремальных условиях.

Сферы применения

• Авиация и аэрокосмическая техника: инерциальные навигационные системы, системы управления полетом.
• Ракетостроение и ПВО: системы наведения и стабилизации.
• Кораблестроение: навигационные и стабилизационные системы.
• Геофизические исследования: измерение вибраций и ускорений в сложных условиях.

Габаритные размеры

Рисунок 1. Габаритные размеры моделей QTNM1/2/3/6/7/8

Датчик температуры — AD590; контакт 10 выход датчика температуры +9В(используется только в ходе
производства) . Контакт 9 – выход датчика температуры -9В.Контакт 9 и контакт заземления — 5,
используют платиновое сопротивление; значение 1КОм, тепловой коэффициент при этом должен
составлять менее 5ppm.

Габаритные размеры других вариантов корпуса

Рисунок 2. Габаритные размеры моделей QTNM6/7/8 с 8 контактной площадкой

Рисунок 3. Габаритные размеры моделей QTNM6/7/8 с квадратным фланцем

Дополнительно:

Производитель предлагает специальную услугу отбора и тестирования приборов по индивидуальным критериям заказчиков. Так называемые “специально отобранные” приборы обозначаются индексом СО и соответствуют повышенным требованиям по надежности и качеству.
Таким образом, пользователи получают уникальный продукт, идеально адаптированный под конкретные требования своего проекта.

Модельный ряд кварцевых акселерометров SSA-QTNM представляет собой оптимальное решение для тех областей, где важны надежность, долговечность и высочайшая точность.
