temperature transmitter

SST-TM10

0,58 $

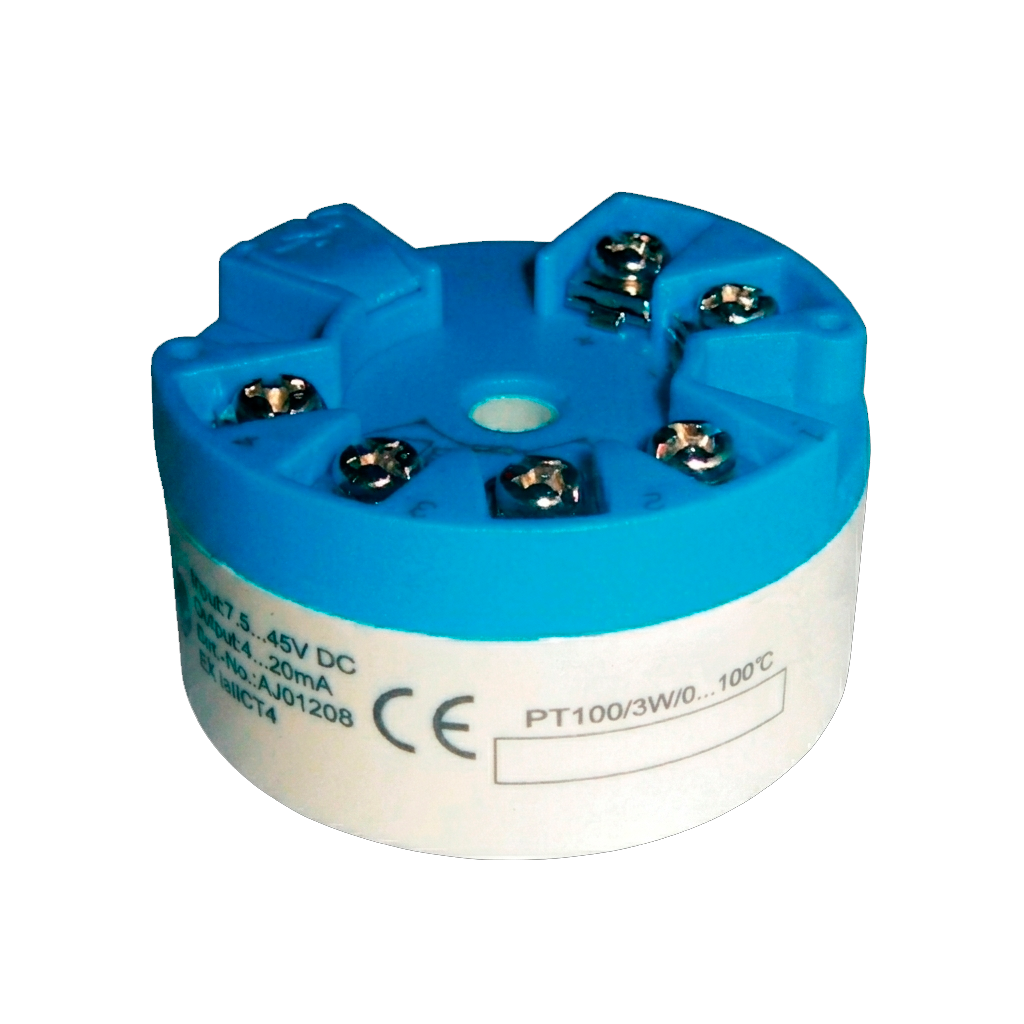

Temperature Head Mounted Transmitter

Download Datasheet.

Основные характеристики:

  • Supply voltage: 9 to 45 VDС
  • Output signal: 4 to 20 mA
  • Signal on alarm: sensor open-circuit 3.8mA or 22mA
  • Load: max.(Vpower supply~9 V)/22mA
  • Galvanic isolation: U=2000V AC (input/output)
  • Operating temperature: -200°C~850°C


Датчик температуры на монтажной головке SST-TM10

Вмонтированный в головку датчик температуры с HART-протокол для преобразования различных входных сигналов в масштабируемый аналоговый выходной сигнал от 4 до 20 мА.Головной передатчик является универсальным для термометров сопротивления (RTD), термопары (TC), сопротивления и преобразователей напряжения, настраиваемых по HART-протоколу.

Особенности датчика температуры SST-TM10:

  • Высокая производительность и надежность
  • Вариативность сенсорных входов
  • Цифровая связь по протоколу HART
  • Функция самодиагностики
  • Универсальные настройки с протоколом HART для различных входных сигналов
  • 2-проводная технология, аналоговый выход от 4 до 20 мА
  • Высокая точность в полном диапазоне температур
  • Внутренний датчик температуры для активной температурной компенсации (для T/C)
  • Настройки диапазона измерений

PRODUCTS FEATURES

  • High performance, high reliability
  • Variety of sensor inputs
  • Hart Digital communication
  • Self-diagnosis function
  • Universal settings with HART-protocol for various input signals
  • 2 wire technology, 4 to 20mA analogue output
  • High accuracy in total ambient temperature range
  • An internal temperature sensor for active temperature compensation(For T/C)
  • Customer specific measurement range settings
Температурный диапазон

-200℃~+850℃
Тип выхода

Аналоговый ток

Технические характеристики

Technical Specifications

Power supply
Supply voltage

9 to 45 VDC(without display) , polarity protected

Output

Output signal

4 to 20 mA

Signal on alarm

 Underranging Linear drop to 3.8 mA

Overranging linear rise to 20.8 mA

Sensor break; sensor open-circuit 3.8mA or 22 mA
Load

Max.(Vpower supply~9 V)/0.022 A

Linearisation/transmission behaviour

 Temperature linear, resistance linear, voltage linear

Galvanic isolation

U=2000V AC (input/output)

Installation conditions

Installation instructions

 Installation angle:no limit

Installation area:connection head according to DIN 43 729 Form B;  TAF 10 field housing
