Габаритные размеры модуля
3. Габаритные размеры модуля
AHRS модуль

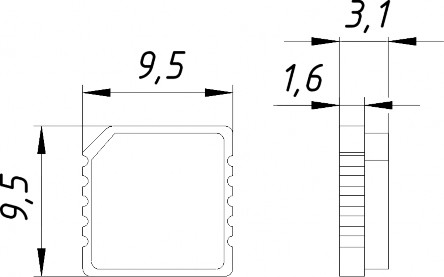

1. Габаритные размеры модуля ИМ-15К (9.5 мм х 9.5 мм х 3.1 мм)

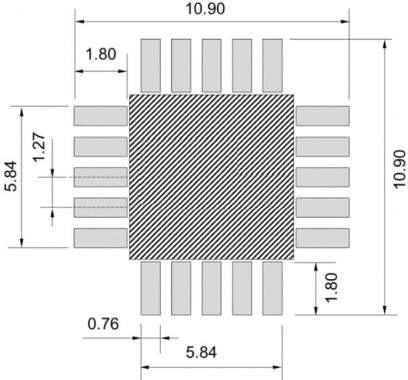

Рисунок 2. Размеры контактов (шаг 1.27 мм, длина площадки 1.80 мм)
