Что такое инерциальный измерительный блок (IMU)
Инерциальный измерительный блок (IMU — Inertial Measurement Unit) представляет собой электронный модуль, предназначенный для измерения и сбора первичных кинематических параметров движения объекта: его линейного ускорения и угловой скорости вокруг трех взаимно перпендикулярных осей. В расширенных конфигурациях блок также измеряет вектор напряженности магнитного поля Земли.
В иерархии навигационного оборудования IMU занимает позицию базового измерительного элемента (блока чувствительных элементов — БЧЭ). Он не выполняет расчет конечной траектории самостоятельно, а поставляет сырые телеметрические данные для систем верхнего уровня — таких как системы определения курса и пространственного положения (AHRS) и интегрированные инерциальные навигационные системы (INS).
Архитектура и состав датчиков
Стандартный инерциальный блок компонуется по 6-осевой (6-DoF) или 9-осевой (9-DoF) схеме. Все измерительные компоненты жестко привязаны к внутренней ортогональной системе координат устройства (X, Y, Z).
- Акселерометры (3 оси): Измеряют кажущееся (линейное) ускорение вдоль каждой из осей. При нахождении объекта в статике акселерометр фиксирует проекцию силы тяжести (1g), что позволяет определить вектор местной вертикали (направления «вниз»).
- Гироскопы (3 оси): Фиксируют угловую скорость вращения. Эти данные позволяют вычислить динамику изменения углов ориентации: крена (roll — вокруг продольной оси), тангажа (pitch — вокруг поперечной оси) и рысканья/курса (yaw — вокруг вертикальной оси).
- Магнитометры (3 оси, опционально): Регистрируют напряженность внешнего магнитного поля. Применяются в качестве цифрового компаса для абсолютной привязки канала рысканья относительно магнитного полюса Земли.
- Датчик температуры: Интегрируется на плату для обеспечения работы алгоритмов внутренней термокомпенсации, минимизируя тепловой дрейф чувствительных элементов.

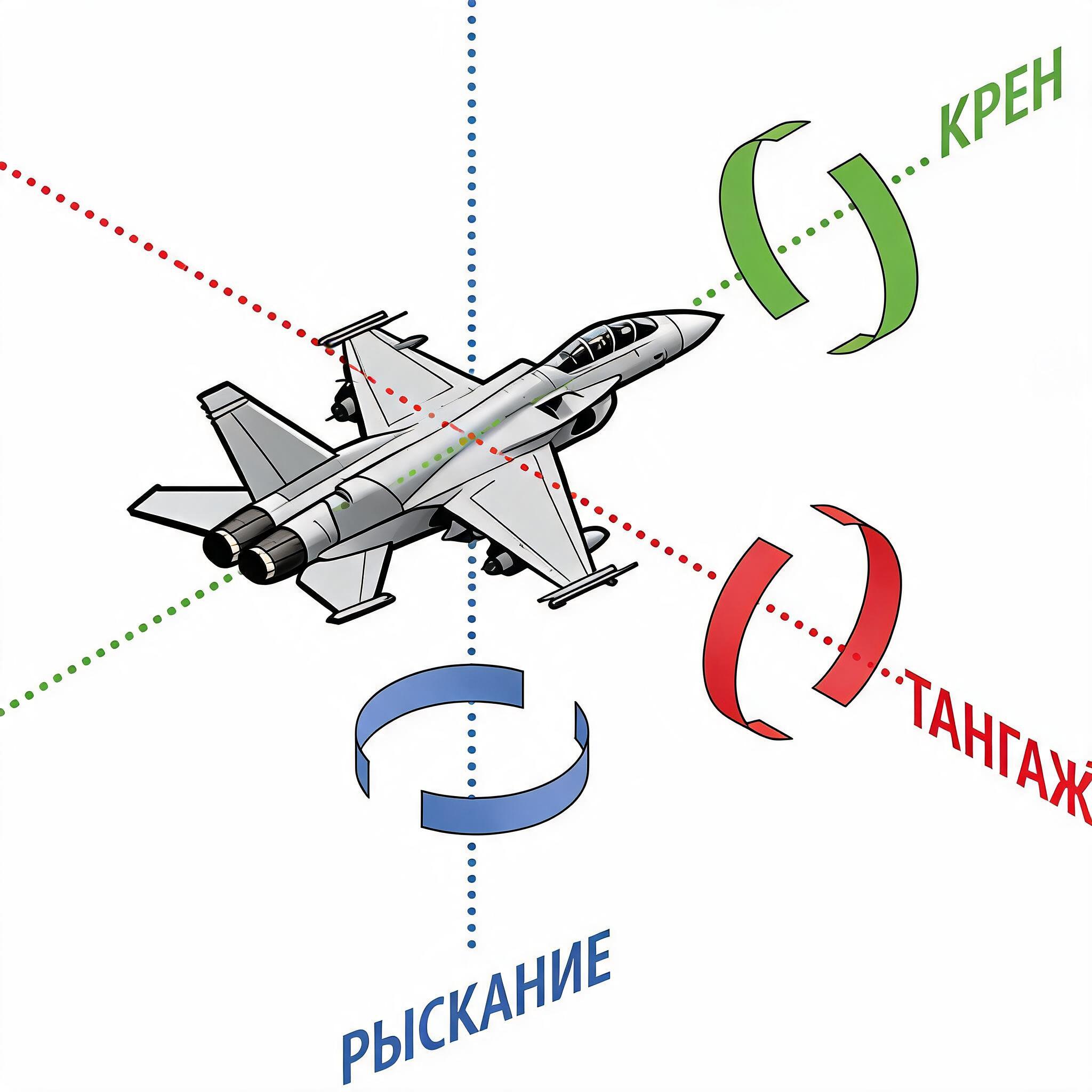

Схема углов ориентации в пространстве: крен (roll), тангаж (pitch) и рысканье (yaw) относительно трех ортогональных осей движения
Классификация IMU по технологическому исполнению
В промышленном секторе и робототехнике характеристики измерительных блоков напрямую зависят от физического принципа работы встроенных гироскопов:
- МЭМС (MEMS) IMU: Микроэлектромеханические системы. Изготавливаются на базе кремниевых подложек методами полупроводниковой фотолитографии. Обладают субминиатюрными габаритами, весом в несколько граммов и низким энергопотреблением при доступной стоимости. Применяются в БПЛА, малой робототехнике (AGV/AMR) и системах стабилизации коммерческого класса.
- ВОГ (FOG) IMU: Волоконно-оптические гироскопы. Работают на основе оптического эффекта Саньяка внутри замкнутых контуров из оптоволокна. Демонстрируют на 1–2 порядка более высокую стабильность и сверхнизкий уровень шума. Используются в тяжелой беспилотной технике, авиации, морской навигации и геодезическом оборудовании высокого класса.
- Лазерные (RLG) IMU: Кольцевые лазерные гироскопы. Обладают максимальной жесткостью масштабного коэффициента и радиационной стойкостью, ориентированы на магистральную авиацию и аэрокосмический сектор.
Ключевые погрешности и понятие «дрейфа»
Сырые данные с акселерометров и гироскопов всегда содержат аппаратные ошибки. При вычислении углов и координат (путем математического интегрирования сигналов во времени) эти микропогрешности непрерывно суммируются, вызывая эффект накопления ошибки или дрейфа.
При оценке качества IMU-модулей инженеры опираются на следующие параметры:
| Параметр погрешности | Физический смысл | Влияние на систему |
|---|---|---|
| Нестабильность смещения нуля (Bias Instability) | Случайное изменение выходного сигнала неподвижного датчика во времени при постоянной температуре. Измеряется в °/ч (для гироскопов) или мкg (для акселерометров). | Базовый показатель класса точности датчика. Напрямую определяет скорость ухода автономных счислений координат. |
| Случайное угловое блуждание (Angular Random Walk — ARW) | Уровень высокочастотного белого шума в выходном сигнале гироскопа. | Вызывает случайное дрожание вычисленного угла, ограничивает точность кратковременных измерений. |
| Погрешность масштабного коэффициента (Scale Factor Error) | Отклонение коэффициента передачи между реальным физическим воздействием и электрическим сигналом. | Проявляется в виде нарастающей погрешности при высокодинамичных маневрах и быстрых разворотах объекта. |
Функциональные отличия: IMU, AHRS и INS (ИНС)
Для корректного проектирования навигационных систем важно строго разграничивать составные компоненты:
IMU (БЧЭ) — Измерительный блок: Является исключительно источником первичных данных (ускорений и угловых скоростей). Он не знает текущих координат и углов наклона объекта.
AHRS — Система курсовертикали: Содержит внутри себя IMU и процессор с алгоритмами комплексирования данных (обычно на базе расширенного фильтра Калмана — EKF). AHRS обрабатывает сырые сигналы и выдает на выход готовые углы ориентации в пространстве (крен, тангаж, курс), но не вычисляет позицию.
INS (ИНС) — Инерциальная навигационная система: Полноценный навигационный комплекс. Путем двойного интегрирования линейного ускорения с учетом матрицы ориентации INS в реальном времени рассчитывает текущие координаты (X, Y, Z), скорость и вектор траектории движения объекта относительно точки старта.
Применение в промышленных и робототехнических сценариях
- Динамическая стабилизация платформ: Выравнивание положения антенных постов связи, подвесов оптико-электронных систем, навесного оборудования строительной, сельскохозяйственной и специальной техники.
- Навигация в зонах отсутствия ГНСС (Dead Reckoning): Обеспечение автономного движения складских роботов, подземной техники или БПЛА в условиях экранирования, подавления или полной потери спутникового сигнала (внутри цехов, туннелей или при воздействии средств РЭБ).
- Геодезия и мобильное лазерное сканирование (Lidar): Совместно с GNSS/RTK-приемниками IMU обеспечивает сантиметровую точность пространственной привязки облака точек лазерного сканера даже в моменты резких маневров носителя.
