Что такое инклинометр:
устройство, датчики ориентации и сферы применения

Инклинометры — это специализированные измерительные приборы, предназначенные для определения угла наклона объекта относительно гравитационного поля Земли. В современной инженерной практике точное измерение углов ориентации является критически важным параметром для обеспечения безопасности конструкций, контроля пространственного положения спецтехники и навигации сложных автоматизированных систем.

По своей сути инклинометр выступает как высокочувствительный датчик угла наклона, который фиксирует малейшие отклонения от заданных осей координат и преобразует эти физические изменения в читаемый электрический или цифровой сигнал.

Принцип работы и устройство инклинометров

Фундаментальный принцип работы большинства современных датчиков угла наклона базируется на измерении проекции ускорения свободного падения (гравитации) на чувствительные оси прибора. Когда объект наклоняется, изменяется воздействие гравитации на внутреннюю измерительную массу.

Исторически для этих целей использовались жидкостные, маятниковые и пузырьковые системы, однако в высокотехнологичных отраслях они уступили место микроэлектромеханическим компонентам. Сегодня стандартом индустрии стали системы на mems датчиках.

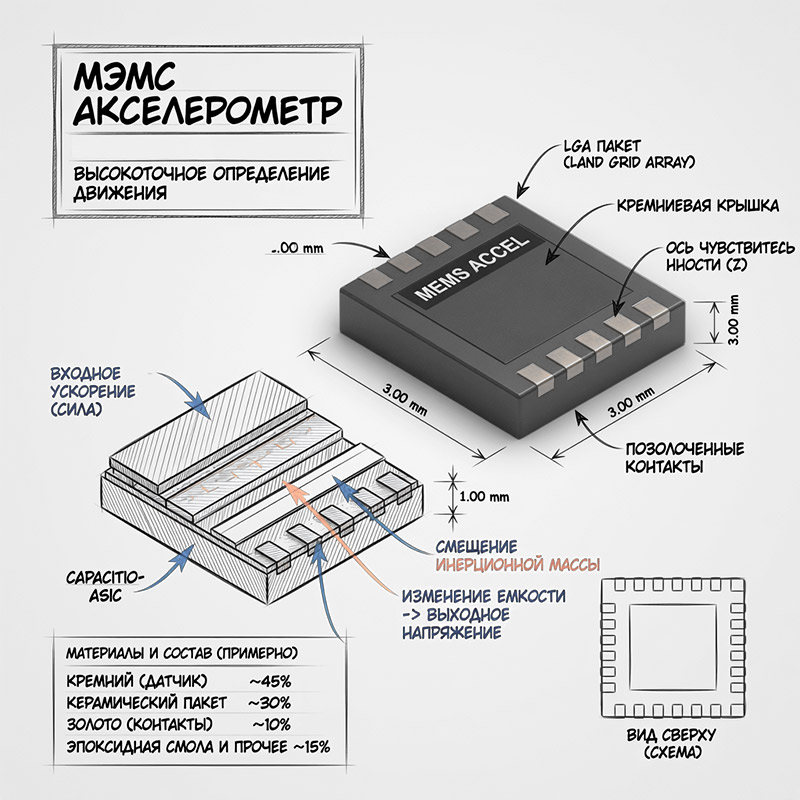

Встроенные mems датчики состоят из микроскопических кремниевых структур: подвижной массы и неподвижных электродов, образующих конденсатор. При наклоне прибора масса смещается под действием силы тяжести, изменяя электрическую емкость между электродами. Специализированная интегральная схема фиксирует это изменение и вычисляет точный угол отклонения.

Классификация датчиков наклона и ориентации

Для решения различных технических задач инклинометры делятся на несколько категорий в зависимости от конструкции, количества осей измерения и устойчивости к внешним факторам.

Одноосные и многоосные приборы

• Одноосные инклинометры: измеряют наклон только вдоль одной оси (обычно оси X). Применяются там, где объект может отклоняться только в одной плоскости. Отличными примерами компонентной базы для таких задач служат одноосный цифровой mems акселерометр SSA-DM12 и одноосный mems гироскоп SSG-M102.
• Двухосные инклинометры: контролируют одновременно оси X и Y. Это стандарт для платформ, буровых установок и строительного мониторинга, где необходимо выравнивание по горизонтали.
• Трехосные системы: обеспечивают полный контроль положения в трехмерном пространстве (X, Y, Z).

Статические и динамические инклинометры

Классический инклинометр отлично работает в статических условиях или при очень медленных перемещениях. Однако при наличии вибрации, линейного ускорения или резких рывков прибор начинает фиксировать не только гравитацию, но и посторонние ускорения, что приводит к ложным показаниям.

Для работы в движении используется полноценный датчик ориентации (например, высокоточный модуль SSI-MU300D). В таких устройствах акселерометры работают в связке с гироскопами, а микропроцессор с помощью сложных математических алгоритмов (например, фильтра Калмана) отделяет гравитационную составляющую от динамических ускорений.

Типы выходного сигнала

Современные датчики легко интегрируются в промышленные сети управления. Они выпускаются с различными интерфейсами:

• Аналоговые выходы по напряжению (0-5 В, 0-10 В) или току (4-20 мА) для передачи сигнала на большие расстояния без потери качества.
• Цифровые интерфейсы (RS-232, RS-485, CAN, Modbus RTU) для бесшовной интеграции в ПЛК и системы диспетчеризации.

Где применяется современный датчик ориентации и наклона

• Строительный и геотехнический мониторинг: непрерывный контроль крена высотных зданий, мостов, плотин, опор ЛЭП и подпорных стен для предотвращения аварийных ситуаций.
• Спецтехника и транспорт: systems безопасности и защиты от опрокидывания для автокранов, экскаваторов, автовышек и сельскохозяйственной техники.
• Промышленное оборудование: автоматическое выравнивание платформ, контроль положения станин тяжелых станков, позиционирование солнечных панелей.
• Навигация и робототехника: стабилизация беспилотных аппаратов и автономных транспортных систем. Для малогабаритной техники в этой сфере часто применяется курсовертикаль поверхностного монтажа (миниатюрные AHRS модули серии SSAH-RS220).

Критерии выбора инклинометра для инженерных задач

При подборе измерительного оборудования для конкретного проекта инженерам необходимо учитывать несколько базовых параметров:

• Диапазон измерений: для высокоточного мониторинга зданий достаточно узкого диапазона (например, ±15° или ±30°), тогда как для подвижных механизмов часто требуются датчики полного круга (360°).
• Погрешность и разрешение: критический параметр, разделяющий общепромышленные приборы и узкоспециализированные решения (вплоть до таких приборов, как тактические кварцевые акселерометры SSA-QTNM, где точность достигает эталонных значений).
• Условия эксплуатации: для открытых площадок и агрессивных сред необходимы датчики в прочных алюминиевых или стальных корпусах с классом пылевлагозащиты IP67/IP68 и расширенным температурным диапазоном (от -40°C до +85°C).

Рекомендуемые продукты

Заключение

Выбор правильного инклинометра — это всегда поиск баланса между требуемой точностью, динамикой объекта и условиями эксплуатации. Обычный МЭМС-инклинометр идеально решит задачу статического мониторинга, но для контроля оборудования в условиях сильных вибраций или быстрого движения потребуется комплексный модуль с гироскопической коррекцией.
