Гироскоп — это прибор, способный фиксировать и удерживать ориентацию объекта в пространстве благодаря сохранению углового момента, с минимальной реакцией на внешние возмущения. С момента создания прототипа Фуко в XIX веке гироскопы прошли путь от лабораторных инструментов до критически важных элементов навигации, управления и автоматизации в самых разных отраслях техники.
В основе работы классического (механического) гироскопа лежит быстро вращающийся ротор, закреплённый в кардановом подвесе — такая конструкция обеспечивает три степени свободы и фиксирует положение оси независимо от перемещения корпуса прибора. Современные технологические прорывы привели к появлению волоконно-оптических и МЭМС-гироскопов.
Гироскопы для авиации, космоса и ракетостроения
Гироскопические системы стали неотъемлемой частью инерциальных навигационных систем (ИНС) в авиации и космической отрасли. Без них невозможна автоматизация управления летательными аппаратами – как пилотируемыми, так и беспилотными. В современных самолётах гироскопы используются в авиагоризонтах, гировертикалях, гирокомпасах, системах стабилизации.
В ракетостроении жизненно важна высокая точность удержания траектории и корректировки ориентации носителей и боевых блоков. Уже для первых советских спутников и ракет («Спутник-1», «Восток-1») были разработаны гироскопические модули. На современных носителях используются гиростабилизированные платформы — гиродины, способные быстро и точно изменять положение объекта благодаря накопленному моменту инерции.
Инженерные сценарии и внедрение:
Гироскоп формирует цифровой сигнал о трехосевых изменениях положения, интегрируется в инерциальный модуль с акселерометрами и GPS, обеспечивает точную стабилизацию крена и тангажа даже без спутниковых данных.
Используется в гиростабилизированных платформах для прямого управления рулевыми приводами и корректировки траектории.

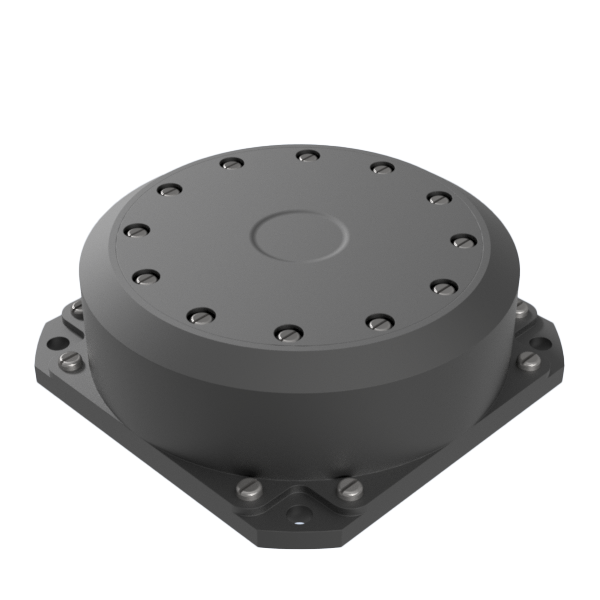

Модель SSG-DFM105 — волоконно-оптический гироскоп с высокой температурной стабильностью и низким дрейфом, идеально подходит для задач инерциальной навигации в авиации, космосе и высокоточных носителях подробнее>>
Пример использования: автоматическая корректировка курса ракеты при отклонении в режиме реального времени — снижение ошибок и повышение точности наведения в условиях вибраций.
Беспилотные аппараты (БПЛА) и транспортные средства
Гироскопы — сердце современных систем стабилизации беспилотных летательных аппаратов (дронов) и автономного наземного транспорта. Они позволяют компенсировать угловые отклонения — тангаж, крен, курс. Например: БПЛА типа SH-750, способный выполнять метеоразведку и патруль в течение пяти часов, использует гироскопы и ИНС для точного позиционирования, даже при потере GNSS-сигнала.
В системах БПЛА используются как трёх-, так и шестиосевые гироскопические модули для максимальной точности, обеспечивающие держание позиции, парение, вертикальный спуск. В наземных машинах гироскопы отвечают за корректировку траектории в автономном режиме.
Инженерные сценарии внедрения:
МЭМС-гироскоп легко интегрируется на плату управления дронов и БПЛА, отслеживает ускорения и резкие маневры, цифровые сигналы поступают напрямую в контроллеры, обеспечивает автономную навигацию даже при потере GNSS.
В мобильных платформах контролирует вибрации, фиксирует развороты и перемещения, повышает устойчивость на сложном рельефе и при контактной работе.
SSG-M200 — компактный и энергоэффективный двухосный МЭМС-гироскоп, интегрируемый в платы управления современных дронов подробнее>>
Пример использования: датчик автоматически “запоминает” домашнее положение для быстрого сброса ошибок после ударных нагрузок.
Судостроение и морская навигация
Для морских судов критично иметь точное определение курса и направления — гирокомпасы с роторными или оптическими гироскопами обеспечивают независимость ориентации от магнитного поля Земли (важно вблизи полюсов и на больших кораблях). Волоконно-оптические гироскопы нового поколения обладают малыми габаритами и выдерживают сильные вибрации, температурные перепады и вибронагрузки.
Инженерные сценарии внедрения:
Гироскоп соединяется с судовой навигационной системой, рассчитывает курс, фиксирует крен, компенсирует магнитные и погодные возмущения.
В аварийных сценариях информация от гироскопа помогает держать верный курс при отказе традиционного управления.
Лазерный гироскоп SSG-RLT06 успешно применяется в морских системах подробнее>>
Пример использования: автоматическая коррекция крена судна или платформы при шторме — сигналы от гироскопа подаются на привод системы стабилизации и компенсируют наклон до безопасных значений.
Робототехника: от быта до космоса
Гироскопы широко используются во всех видах робототехники: бытовые роботы-пылесосы, промышленные манипуляторы, мобильные и локомоционные автономные машины. В локомоционных (передвижных) роботах датчики дают информацию о положении, корректируют курс, обеспечивают стабилизацию при движении.
Манипуляционные роботы требуют оценки скорости частей и положения «конечностей»; здесь гироскопы отвечают за точное измерение углов и управление сложными многоосевыми движениями. В космических роботах необходимость в автономной ориентации без сторонних сигналов делает гироскопы критически необходимыми.
Инженерные сценарии:
Система навигации на складе, построенная на базе MEMS-гироскопа : фиксирует движение, контролирует угол поворота, предупреждает о столкновениях.
В манипуляторах определяет скорость и угол вращения захвата, что критично для точных операций (сварка, фрезеровка).
Интерфейс SPI и программная калибровка позволяют адаптировать работу к условиям вибрации и температуры.
SSG-M100 — одномодульный МЭМС-гироскоп для мобильных автономных роботов, платформ подробнее>>
Пример использования: сигналы сенсора поступают оператору при перегрузке или неправильном наклоне объекта — предотвращение аварий.
Горнодобывающая и нефтегазовая промышленности
Высокоточные волоконно-оптические гироскопы и инерциальные измерительные модули (ИИМ) позволяют контролировать положение и направление буровых долот, зондов при каротаже. В обсаживаемых трубах гироскопы служат датчиком азимута и наклона для точного контроля хода работ. Для этих задач выбирают компактные и надёжные волоконно-оптические решения.
Инженерные сценарии:
ВОГ интегрируется с акселерометрами в буровые установки — формирует сигналы о наклоне, азимуте, положении долота, минимизирует ошибки при бурении на глубине.
Используется для стабилизации карьерных самосвалов, экскаваторов, автономных машин на пересечённой местности.
В каротажных измерениях — точное определение положения зонда при высокой вибрации в металлических трубах.
Волоконно-оптический гироскоп SSG-DFM — рекомендуемый выбор для горнодобывающей и нефтегазовой техники подробнее>>
Пример использования: система предупреждения о критическом крене техники — автоматический останов и аварийное выравнивание.
Гироскопы в смартфонах, гаджетах и повседневной жизни
Миниатюрные МЭМС-гироскопы, встроенные во современные мобильные телефоны, планшеты, трекеры и игровые устройства, обеспечивают ориентацию экрана, точность ввода, управление в играх, VR/AR, корректную работу компаса, фотосъёмки, мониторинга движений.
Перспективы и инновации
Развитие сенсорных технологий движется к миниатюризации, многоканальности, росту точности: лазерные, волоконно-оптические, квантовые гироскопы, MEMS-решения — миниатюрные, интегрируются в любые устройства и системы, расширяя возможности навигации, автоматизации и интеллектуальных продуктов.
Гироскопы, предлагаемые нашей компанией, представлены во всех основных типах — от волоконно-оптических и лазерных до самых современных МЭМС-моделей.
Такой широкий ассортимент позволяет подобрать оптимальное решение для любых отраслей: от навигации БПЛА, ракет и морских судов до промышленной автоматизации, горнодобычи, медицины и портативных гаджетов. Благодаря высокому уровню миниатюризации, многоканальности, устойчивости к вибрациям и экстремальным условиям, гироскопы Сенссет обеспечивают надежную работу и открывают перед инженерами новые возможности как в классических областях техники, так и в перспективных научных направлениях.
Для консультаций и проектной интеграции обратитесь к инженерам компании Сенссет — команда поможет подобрать решение под любые ваши задачи.
Применение гироскопов в технике и индустрии: от первых экспериментов до современных инженерных решений
Базовые принципы работы современных гироскопов
Гироскоп — это прибор, способный фиксировать и удерживать ориентацию объекта в пространстве благодаря сохранению углового момента, с минимальной реакцией на внешние возмущения. С момента создания прототипа Фуко в XIX веке гироскопы прошли путь от лабораторных инструментов до критически важных элементов навигации, управления и автоматизации в самых разных отраслях техники.
В основе работы классического (механического) гироскопа лежит быстро вращающийся ротор, закреплённый в кардановом подвесе — такая конструкция обеспечивает три степени свободы и фиксирует положение оси независимо от перемещения корпуса прибора. Современные технологические прорывы привели к появлению волоконно-оптических и МЭМС-гироскопов.
Гироскопы для авиации, космоса и ракетостроения
Гироскопические системы стали неотъемлемой частью инерциальных навигационных систем (ИНС) в авиации и космической отрасли. Без них невозможна автоматизация управления летательными аппаратами – как пилотируемыми, так и беспилотными. В современных самолётах гироскопы используются в авиагоризонтах, гировертикалях, гирокомпасах, системах стабилизации.
В ракетостроении жизненно важна высокая точность удержания траектории и корректировки ориентации носителей и боевых блоков. Уже для первых советских спутников и ракет («Спутник-1», «Восток-1») были разработаны гироскопические модули. На современных носителях используются гиростабилизированные платформы — гиродины, способные быстро и точно изменять положение объекта благодаря накопленному моменту инерции.
Инженерные сценарии и внедрение:
подробнее>>
Пример использования: автоматическая корректировка курса ракеты при отклонении в режиме реального времени — снижение ошибок и повышение точности наведения в условиях вибраций.
Беспилотные аппараты (БПЛА) и транспортные средства
Гироскопы — сердце современных систем стабилизации беспилотных летательных аппаратов (дронов) и автономного наземного транспорта. Они позволяют компенсировать угловые отклонения — тангаж, крен, курс. Например: БПЛА типа SH-750, способный выполнять метеоразведку и патруль в течение пяти часов, использует гироскопы и ИНС для точного позиционирования, даже при потере GNSS-сигнала.
В системах БПЛА используются как трёх-, так и шестиосевые гироскопические модули для максимальной точности, обеспечивающие держание позиции, парение, вертикальный спуск. В наземных машинах гироскопы отвечают за корректировку траектории в автономном режиме.
Инженерные сценарии внедрения:
подробнее>>
Пример использования: датчик автоматически “запоминает” домашнее положение для быстрого сброса ошибок после ударных нагрузок.
Судостроение и морская навигация
Для морских судов критично иметь точное определение курса и направления — гирокомпасы с роторными или оптическими гироскопами обеспечивают независимость ориентации от магнитного поля Земли (важно вблизи полюсов и на больших кораблях). Волоконно-оптические гироскопы нового поколения обладают малыми габаритами и выдерживают сильные вибрации, температурные перепады и вибронагрузки.
Инженерные сценарии внедрения:
подробнее>>
Пример использования: автоматическая коррекция крена судна или платформы при шторме — сигналы от гироскопа подаются на привод системы стабилизации и компенсируют наклон до безопасных значений.
Робототехника: от быта до космоса
Гироскопы широко используются во всех видах робототехники: бытовые роботы-пылесосы, промышленные манипуляторы, мобильные и локомоционные автономные машины. В локомоционных (передвижных) роботах датчики дают информацию о положении, корректируют курс, обеспечивают стабилизацию при движении.
Манипуляционные роботы требуют оценки скорости частей и положения «конечностей»; здесь гироскопы отвечают за точное измерение углов и управление сложными многоосевыми движениями. В космических роботах необходимость в автономной ориентации без сторонних сигналов делает гироскопы критически необходимыми.
Инженерные сценарии:
подробнее>>
Пример использования: сигналы сенсора поступают оператору при перегрузке или неправильном наклоне объекта — предотвращение аварий.
Горнодобывающая и нефтегазовая промышленности
Высокоточные волоконно-оптические гироскопы и инерциальные измерительные модули (ИИМ) позволяют контролировать положение и направление буровых долот, зондов при каротаже. В обсаживаемых трубах гироскопы служат датчиком азимута и наклона для точного контроля хода работ. Для этих задач выбирают компактные и надёжные волоконно-оптические решения.
Инженерные сценарии:
подробнее>>
Пример использования: система предупреждения о критическом крене техники — автоматический останов и аварийное выравнивание.
Гироскопы в смартфонах, гаджетах и повседневной жизни
Миниатюрные МЭМС-гироскопы, встроенные во современные мобильные телефоны, планшеты, трекеры и игровые устройства, обеспечивают ориентацию экрана, точность ввода, управление в играх, VR/AR, корректную работу компаса, фотосъёмки, мониторинга движений.
Перспективы и инновации
Развитие сенсорных технологий движется к миниатюризации, многоканальности, росту точности: лазерные, волоконно-оптические, квантовые гироскопы, MEMS-решения — миниатюрные, интегрируются в любые устройства и системы, расширяя возможности навигации, автоматизации и интеллектуальных продуктов.
Сравнительная таблица моделей гироскопов
Размеры
SSG-DFM105
RS485/
USB
SSG-RLT06
RS232/
USB
100×90×65
SSG-M200
UART/
RS485
21×21×10
SSG-M100
UART/
RS485
14×14×7
SSG-DFM31
RS485/
USB
Протоколы обмена и инженерные интеграции
Выводы
Гироскопы, предлагаемые нашей компанией, представлены во всех основных типах — от волоконно-оптических и лазерных до самых современных МЭМС-моделей.
Такой широкий ассортимент позволяет подобрать оптимальное решение для любых отраслей: от навигации БПЛА, ракет и морских судов до промышленной автоматизации, горнодобычи, медицины и портативных гаджетов. Благодаря высокому уровню миниатюризации, многоканальности, устойчивости к вибрациям и экстремальным условиям, гироскопы Сенссет обеспечивают надежную работу и открывают перед инженерами новые возможности как в классических областях техники, так и в перспективных научных направлениях.
