БЧЭ — блок чувствительных элементов: обзор, принципы, выбор и примеры применения
I. Введение
Блоки чувствительных элементов (БЧЭ) — ключевой компонент современных интегрированных навигационных систем.
Они позволяют измерять ускорение, угловую скорость и ориентацию объектов в пространстве, обеспечивая стабильную навигацию в авиации, транспорте, обороне, робототехнике и медицине.
С появлением компактных МЭМС-гироскопов и акселерометров, а также высокоточных волоконно-оптических гироскопов стало возможным создавать как массовые решения, так и сверхточные инерциальные системы.
Цель этой статьи — дать инженерно-практический обзор технологий БЧЭ, сравнить типы сенсоров, объяснить ключевые характеристики и показать, как выбирать подходящий модуль для разных задач. Статья будет полезна инженерам, разработчикам и менеджерам по закупкам, работающим с высокотехнологичными системами.
II. История и развитие технологий
II.A Появление МЭМС-технологий
Первое поколение БЧЭ использовало механические гироскопы с подвижными массами. Они были точными, но громоздкими, дорогими и чувствительными к вибрациям.
С появлением микроэлектромеханических технологий (МЭМС) удалось создавать миниатюрные акселерометры и гироскопы, которые помещались в небольшие модули.
Это открыло возможности для массового внедрения компактных инерциальных систем в робототехнике, беспилотных платформах и портативных навигационныех устройствах.
II.B Эволюция волоконно-оптических гироскопов
В 1970–1980-х годах появились первые волоконно-оптические гироскопы (ВОГ), основанные на интерференции света в замкнутом оптоволоконном контуре.
Они обеспечивали точность, недоступную для МЭМС, и не имели подвижных частей, что делало их устойчивыми к вибрации.
Сначала применялись только в авиации и оборонной технике, но постепенно уменьшение размеров и стоимости позволило использовать их и в морской навигации и высокотехнологичных транспортных системах.
II.C Современные тенденции
Сегодня БЧЭ комбинируют подходы: используют МЭМС-датчики для массовых применений и волоконно-оптические гироскопы для критически точных систем.
Наблюдается также рост интереса к гибридным решениям, когда оба типа сенсоров работают вместе, обеспечивая баланс между точностью, автономностью и стоимостью.
Примеры современных продуктов — БЧЭ на МЭМС-датчиках и БЧЭ на волоконно-оптических гироскопах.
III. Классификация БЧЭ по типу сенсоров
Сегодня существует несколько основных классов блоков чувствительных элементов (БЧЭ), различающихся по типу используемых датчиков.
Наиболее распространены решения на базе МЭМС-акселерометров и гироскопов, а также более точные комплексы на основе волоконно-оптических гироскопов.
Каждая технология имеет свои преимущества и ограничения.
III.а БЧЭ на МЭМС-датчиках
МЭМС-акселерометры и МЭМС-гироскопы изготавливаются с использованием микроэлектромеханических технологий. Они отличаются компактностью, низкой себестоимостью и возможностью интеграции в миниатюрные устройства. Такие блоки находят применение в транспорте, робототехнике, медицинской технике.

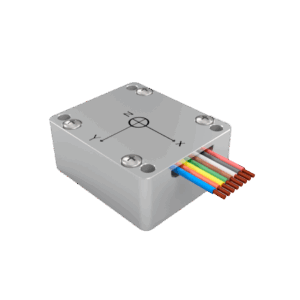

Пример — SSI-MU210, компактный модуль для встроенных навигационных решений.
III.б БЧЭ на волоконно-оптических гироскопах
Волоконно-оптические гироскопы (ВОГ) используют интерференцию света в оптоволокне для измерения угловой скорости. Такие устройства обеспечивают высокую точность, низкий дрейф нуля и устойчивость к внешним помехам. Они применяются в авиации, обороне и морской навигации. Примером послужит SSI-IMU220, где дрейф нуля составляет менее 0,1 град/ч.
III.C Сравнение технологий
Если упрощённо сравнить классы:
В инженерной практике они не конкурируют напрямую, а скорее дополняют друг друга.
IV. Технический анализ
Физические принципы работы сенсоров
МЭМС-гироскопы и акселерометры
МЭМС-гироскопы и МЭМС-акселерометры основаны на микроэлектромеханических резонаторах.
При воздействии угловой скорости или ускорения возникает отклонение микроструктур, которое преобразуется в электрический сигнал.
Такая архитектура обеспечивает миниатюрность и низкую стоимость, но предъявляет требования к компенсации температурных и вибрационных эффектов.
Главные ограничения: смещение нуля, шум по углу и температурный дрейф. Эти параметры напрямую влияют на точность интегрированной навигационной системы, поскольку ошибки накапливаются при интегрировании сигналов.
Волоконно-оптические гироскопы
В БЧЭ на волоконно-оптических гироскопах используется эффект Саньяка: два встречных пучка света проходят по замкнутому оптоволоконному контуру.
Разность фаз, вызванная вращением, позволяет определить угловую скорость с высокой точностью.
Преимущества ВОГ-технологии — низкий шум, стабильность смещения нуля и отсутствие подвижных частей.
Минус — более высокая стоимость и требования к качеству оптоволокна.
Поэтому такие БЧЭ применяются в авиации, морских навигационных комплексах и оборонных системах, где критична точность в долгосрочной перспективе.
Критические метрические параметры
Смещение нуля
Смещение нуля — это остаточное значение сигнала при отсутствии движения.
Для МЭМС оно может составлять десятки градусов в час, тогда как у волоконно-оптических гироскопов — менее 0,1 град/ч.
Стабильность нуля определяет, как быстро растёт ошибка угла или скорости при интегрировании сигналов.
Шум по углу
Шум по углу отражает случайные флуктуации сигнала гироскопа, измеряется в градусах на корень из часа (град/√ч).
Для МЭМС-гироскопов значения обычно находятся в пределах 0,1–1 град/√ч, для волоконно-оптических гироскопов — на порядок ниже. Чем меньше шум, тем медленнее накапливается ошибка ориентации.
Полоса пропускания и динамика
Полоса пропускания определяет, какие движения система способна корректно отслеживать.
БЧЭ на MEMS-датчиках часто имеют широкую полосу, что удобно для транспорта и робототехники,
но сопровождается повышенным уровнем шумов. В FOG-системах полоса может быть уже, но при этом стабильность выше.
Инженерные компромиссы
Выбор между БЧЭ на MEMS-датчиках и ВОГ-гироскопах всегда компромисс.
MEMS обеспечивают компактность и энергоэффективность, тогда как волоконно-оптические гироскопы гарантируют точность и стабильность.
Инженеру важно сопоставить требования проекта: вес, цена, энергопотребление против точности и долгосрочной стабильности.
Калибровка и тестирование
Для повышения точности производители используют заводскую калибровку: температурные камеры, вращающиеся столы и виброплатформы.
В полевых условиях применяют автокалибровку и алгоритмы фильтрации (например, Калмана).
Это позволяет минимизировать дрейф и адаптировать блок чувствительных элементов к реальной эксплуатации.
Практическое руководство по выбору
V. Интеграция в системы и реальные примеры применения
Блок чувствительных элементов (БЧЭ) раскрывает потенциал в составе интегрированных навигационных систем.
Здесь данные от МЭМС-гироскопов, МЭМС-акселерометров и волоконно-оптических гироскопов объединяются с GNSS и другими датчиками.
Авиация
В авиации применяются БЧЭна волоконно-оптических гироскопах. Пример: SSI-IMU220, обеспечивающий стабильность менее 0,1 град/ч.
Оборонная техника
Здесь востребованы как компактные БЧЭ на МЭМС-датчиках, например SSI-MU210, так и волоконно-оптические модули. Это позволяет сохранять автономность при помехах или блокировке спутниковых систем навигации.
Транспорт и беспилотные системы
Для городского транспорта подходят БЧЭ на МЭМС-датчиках.
Для морских или железнодорожных платформ — БЧЭ на волоконно-оптических гироскопах.
Медицина и робототехника
Миниатюрные МЭМС-гироскопы и акселерометры применяются для отслеживания движений, управления медицинскими роботами и портативными устройствами.
VI. Практические советы для инженеров и закупщиков
Ключевые параметры
Соответствие задаче
Для недорогих проектов подойдут БЧЭ на МЭМС-датчиках.
Для автономных систем — волоконно-оптические решения.
Проверка надёжности
Советы для закупщиков
Сравнивайте не только цену, но и стоимость владения.
Например, SSI-MU210 дешевле, но требует регулярной коррекции. А SSI-IMU220 дороже, но обеспечивает автономность и снижает расходы на систему в целом.
VII. Выводы и перспективы
Блоки чувствительных элементов стали стратегическим элементом высокотехнологичных систем. Они определяют точность, надёжность и автономность навигации.
МЭМС-решения продолжают дешеветь и совершенствоваться, а волоконно-оптические гироскопы становятся компактнее и стабильнее.
Компания Сенссет предлагает решения для разных сегментов: и для массовых применений и для военного применения – авиации и флота.
Перспектива развития ясна: БЧЭ будут проникать в новые области — от робототехники и беспилотных такси до хирургических роботов.
Именно грамотный выбор технологии позволит Вашим проектам оставаться конкурентоспособными в ближайшие годы.
