1. Введение: Почему гироскопы играют ключевую роль в современных технологиях
В мире, где точное позиционирование и ориентация стали критически важными, гироскопы занимают ключевое место в навигационных и стабилизационных системах. Они работают там, где GPS недоступен, а условия эксплуатации — жёсткие: глубоко под водой, в космосе, под землёй или в зонах радиоэлектронного противодействия.
Современные гироскопы — это не только приборы для измерения угловой скорости. Это интеллектуальные сенсорные модули, способные в реальном времени обеспечивать данные для автопилотов, военных систем управления огнём, геодезического оборудования, автономных роботов и беспилотного транспорта.
Для инженера или разработчика выбор типа гироскопа напрямую влияет на надёжность и точность всей системы. Для закупщика — это вопрос оптимального баланса между характеристиками, ценой и сроками поставки. Для военных и операторов высокотехнологичной техники — это гарантия работоспособности даже в самых неблагоприятных условиях.
2. Принцип работы гироскопа: от механики к оптике и MEMS
В основе любого гироскопа (по другому, датчик угловой скорости) лежит один ключевой принцип: сохранение момента импульса. Если упрощённо, то тело, вращающееся вокруг своей оси, стремится сохранять направление этой оси в пространстве — и любое воздействие извне можно измерить как изменение ориентации.
Сегодня существует три основных подхода к реализации этого принципа:
2.1. Механические гироскопы
Первые гироскопы имели массивный ротор, вращающийся на подвесах (карданах). При изменении ориентации прибора ротор сохранял направление, а датчики считывали угол смещения.
Плюсы: простая физика, высокая надёжность при низких скоростях вращения.
Минусы: износ подшипников, необходимость калибровки, большой вес.
Сегодня механические гироскопы используются редко, в основном в учебных целях или как часть исторических систем.
2.2. Оптические гироскопы
Оптические гироскопы измеряют угловую скорость с помощью интерференции световых волн, а не через движение механических масс. Основой служит эффект Саньяка: свет, проходящий по замкнутому пути в противоположных направлениях, при вращении устройства будет иметь разную фазу.

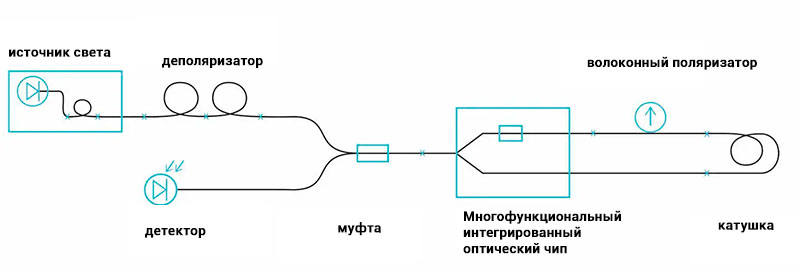

Рис. 1. Принцип работы волоконно-оптического гироскопа (эффект Саньяка).
Существует два типа датчиков угловой скорости:
Волоконно-оптические гироскопы (ВОГ) — используют намотку из оптического волокна, что позволяет получить компактную и прочную конструкцию.
Лазерные гироскопы — применяют жёсткую резонаторную рамку с зеркалами, обеспечивая крайне высокую точность.

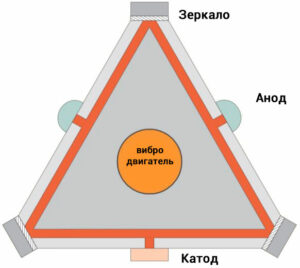

Рис. 3. Принцип работы лазерного гироскопа.
Плюсы: отсутствие движущихся частей, высокая надёжность, устойчивость к ударам и вибрациям.
Минусы: стоимость выше, чем у MEMS-устройств, и необходимость точного контроля температуры.
MEMS (Micro-Electro-Mechanical Systems) — это крошечные микромеханические структуры, создаваемые по технологиям микроэлектроники. Принцип работы основан на измерении корриолисова ускорения микроскопических вибрирующих масс.

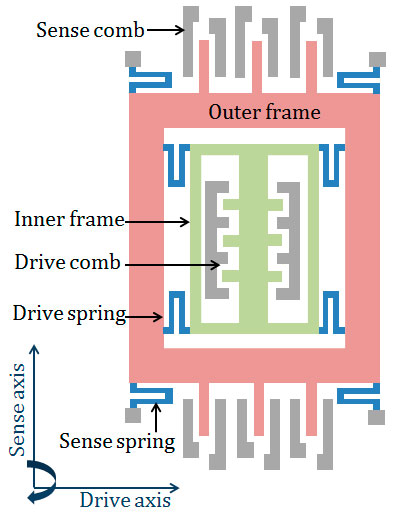

Рис. 2. Схема устройства MEMS-гироскопа с вибрационной массой.
Плюсы: компактность, низкая стоимость, возможность интеграции в микросхемы.
Минусы: меньшая точность по сравнению с ВОГ и лазерными, особенно в длительных измерениях без коррекции.

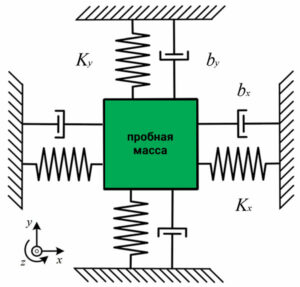

Рис. 4. Эквивалентная механическая-электрическая модель MEMS-гироскопа.
💡 Интересный факт: самый точный гироскоп, созданный NASA для эксперимента Gravity Probe B, имел дрейф менее 0,0000001°/ч — это всё равно, что за 400 лет он бы ошибся всего на 1 градус
3. Сравнение характеристик ВОГ, лазерных и МЭМС-гироскопов
Выбор типа гироскопа определяется требованиями к точности, устойчивости к внешним воздействиям, габаритам и стоимости. Чтобы наглядно показать разницу, приведём сравнительную таблицу на основе реальных моделей:
Параметр
Волоконно-оптический гироскоп
(SSG-DFM1000)
Лазерный
гироскоп
(SSG-RL030)
МЭМС
-гироскоп
(SSG-M200)
Диапазон измерений, °/с
±600
±2000
±2000
Нестабильность смещения нуля, °/ч
0.3
<0.003
≤0.5
Дрейф нуля, °/ч
0.05
0.002
≤20
Коэффициент случайного блуждания,
°/√ч
0.01
0.0008
0.15
Полоса пропускания, Гц
≥200
≥300
≥200
Диапазон рабочих температур, °С
-40…+70
-40…+75
-45…+85
Выводы из таблицы:
Лазерный гироскоп лидирует по точности (минимальный дрейф и случайный уход).
Волоконно-оптический обеспечивает хороший баланс между точностью и ценой, при этом лишён движущихся частей.
МЭМС-гироскоп уступает в точности, но выигрывает в компактности, диапазоне рабочих температур и стоимости.
4. Области применения гироскопов
Выбор гироскопа – датчика угловой скорости (ДУС) напрямую зависит от требований к точности, устойчивости к внешним воздействиям и габаритам. Рассмотрим основные отрасли и сценарии использования разных типов гироскопов.
4.1. Авиация и аэрокосмическая отрасль
В авиации и космосе критична высокая точность ориентации и навигации. Здесь применяются:
Лазерные гироскопы (ДУС) — обеспечивают минимальный дрейф и высокую точность для инерциальных навигационных систем самолётов, вертолётов и спутников.
Волоконно-оптические гироскопы (ВОГ) — компактная альтернатива для беспилотных аппаратов, ракетных систем и навигации в условиях сильных вибраций.
💡 Пример: Волоконно-оптический гироскоп SSG-DFM1000 используется в системах управления дронов и авиационных платформ, где требуется надёжная работа в течение десятков часов без калибровки.
4.2. Судостроение и морская навигация
На морских и речных судах гироскопы обеспечивают стабилизацию курсового движения и работу навигационных систем:
ВОГ и лазерные гироскопы применяются в подводных лодках и морских судах для инерциальной навигации без спутниковой поддержки.
МЭМС-гироскопы используют в малых катерах и автономных подводных аппаратах для контроля крена и курса.
4.3. Оборонные системы и военная техника
Высокая точность и устойчивость к внешним воздействиям критичны для:
управляемых ракет и артиллерийских систем;
платформ с автономной навигацией в условиях отсутствия GPS;
стабилизации оптико-электронных прицелов и турелей.
💡 Пример: Лазерные гироскопы SSG-RL030 применяются в навигационных блоках танков и боевых кораблей для обеспечения точного определения курса в любых условиях.
4.4. Промышленная робототехника и автоматизация
В робототехнике важны компактность и интеграция с другими сенсорами:
МЭМС-гироскопы оптимальны для мобильных роботов, складской техники и дронов;
ВОГ применяются в промышленных роботах и автономных транспортных средствах для высокой точности движения.
4.5. Медицина и спортивные технологии
МЭМС-гироскопы интегрируются в медицинские устройства для контроля движений, реабилитации и носимых систем мониторинга. В спортивных технологиях они используются для анализа техники спортсменов и работы систем виртуальной реальности.
Каждый тип гироскопа имеет свои сильные стороны:
Лазерные — максимальная точность,
Волоконно-оптические — высокая надёжность и средняя стоимость,
МЭМС — компактность и доступность для массовых и мобильных систем.
5. Практические советы по выбору гироскопа для проекта
Выбор подходящего гироскопа зависит от конкретных задач, требований к точности и условий эксплуатации. Ниже приведены ключевые аспекты, которые помогут сделать оптимальный выбор.
5.1. Определите требуемую точность и стабильность
Лазерные гироскопы подходят для проектов, где критична минимальная нестабильность нуля и дрейф (например, аэрокосмические системы и оборонная техника).
ВОГ обеспечивают высокую точность при меньшей стоимости и отсутствии движущихся частей, что важно для дронов и автономных платформ.
МЭМС-гироскопы подходят для менее критичных приложений, где допустимы небольшие погрешности, но важны компактность и интеграция в мобильные устройства.
5.2. Оцените диапазон рабочих температур и условий эксплуатации
Для экстремальных условий выбирают гироскопы с широким температурным диапазоном (ВОГ и МЭМС). Лазерные гироскопы лучше использовать в стабильной среде с контролируемыми температурой и вибрациями.
5.3. Учитывайте габариты и интеграцию
МЭМС-гироскопы — компактные и легко интегрируемые в мобильные устройства, роботов и носимые системы. ВОГ и лазерные — крупнее, требуют более сложной механической и электрической интеграции, но дают высокую точность.
5.4. Определите бюджет проекта
Лазерные гироскопы — дорогостоящие, оправдано для критичных систем.
ВОГ — средний ценовой сегмент с оптимальным соотношением цена/точность.
МЭМС — доступный вариант для массового производства и прототипирования.
5.5. Сравнивайте ключевые параметры
При выборе полезно ориентироваться на:
Дрейф нуля и случайный угловой уход — определяют точность навигации без внешних корректировок.
Полоса пропускания — важна для динамических систем с быстрыми изменениями угловой скорости.
Диапазон измерений — должен соответствовать предполагаемой амплитуде движения объекта.
💡 Совет: перед выбором модели полезно сверить характеристики с реальными устройствами, например, из категорий на сайте лазерные гироскопы, ВОГ или МЭМС-гироскопы.
6. Заключение
Гироскопы — ключевой элемент современных сенсорных систем, позволяющий точно измерять угловую скорость и определять ориентацию объектов в пространстве.
В зависимости от технологии, они предлагают разные уровни точности, стабильности и интеграции:
Лазерные гироскопы — идеальный выбор для критичных приложений, где важна минимальная нестабильность нуля и дрейф, например, в авиации, космических аппаратах и оборонных системах.
Волоконно-оптические гироскопы (ВОГ) — оптимальный баланс точности и стоимости, отлично подходят для автономных платформ, морских и воздушных систем навигации.
МЭМС-гироскопы — компактные и доступные решения для мобильных устройств, роботов и промышленных приложений, где допустимы небольшие погрешности.
Выбор подходящего гироскопа зависит от конкретной задачи: диапазона измерений, требуемой точности, условий эксплуатации и бюджета проекта. Анализ характеристик, таких как дрейф нуля, случайный угловой уход и полоса пропускания, помогает сделать информированное решение.
💡 Для инженеров и разработчиков полезно ориентироваться на проверенные модели, представленные на сайте Сенссет — гироскопы, где можно ознакомиться с подробными техническими характеристиками и подобрать устройство под конкретный проект.
Гироскопы продолжают развиваться: новые материалы, МЭМС-технологии и волоконно-оптические решения расширяют возможности навигации и управления движением, делая системы точнее, надёжнее и компактнее. Понимание их принципов работы и характеристик помогает инженерам создавать инновационные решения и открывать новые горизонты в технологиях ориентации и контроля движения.
